PROJEKT

Automatische Umverteilung und Sortierung von Meisenknödeln mittels Steig- und Querförderbändern und pneumatisch angesteuerten Klappen.

AUFGABENSTELLUNG / PROBLEM

Ziel dieses Projektes war die Erhöhung des Durchsatzes der produzierten Meisenknödel. Bei genauerer Betrachtung wurde ein Engpass zwischen den produzierenden Einheiten und den Verpackungseinheiten festgestellt.

Lösung

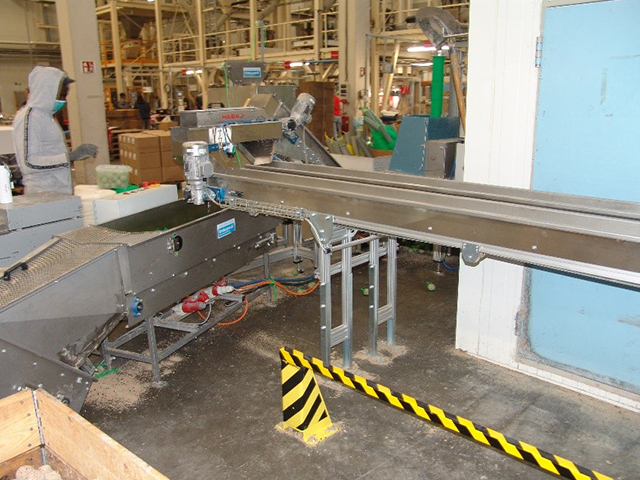

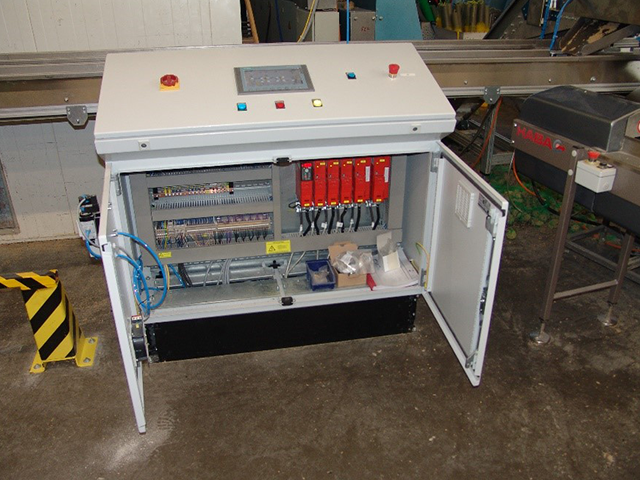

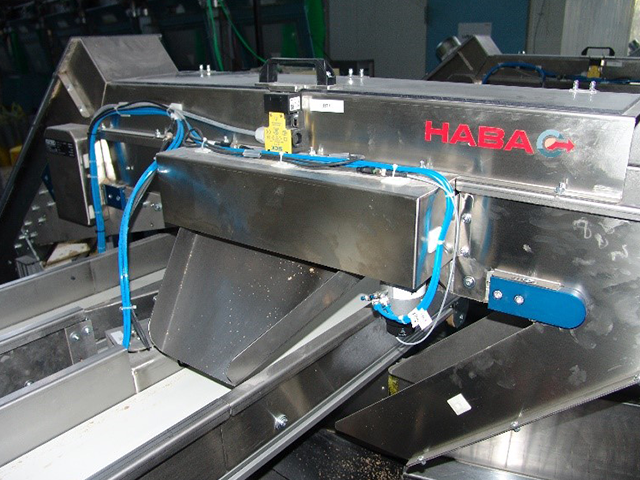

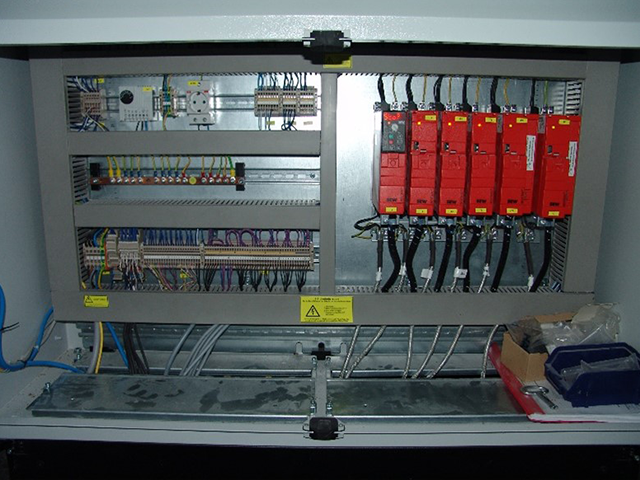

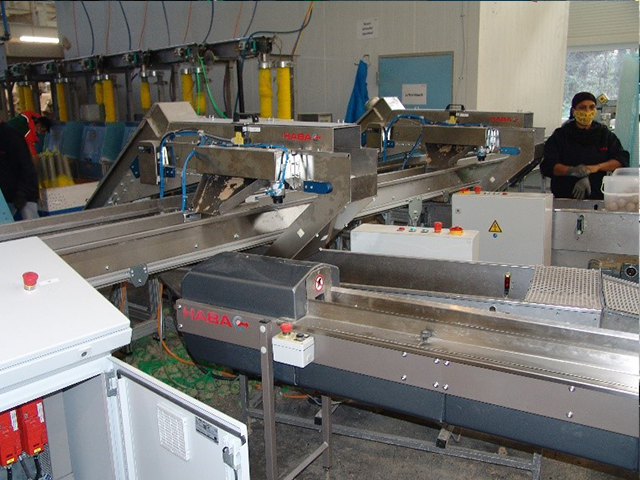

Damit dieser Engpass eliminiert und hinsichtlich Kapazität erweiterbar wird, wurde zwischen den beiden Einheiten eine Puffereinheit geschaffen, die in der Lage ist, eine Umsortierung der produzierenden Einheiten auf die Verpackungseinheiten durchzuführen. Vier Steigförderbänder transportieren die ankommenden Meisenknödel zu pneumatisch angesteuerten Klappen, die in der Lage sind, die Knödel direkt zur Verpackungseinheit durchzuschleusen oder auf die beiden Querförderbänder umzulenken. Gleichzeitig können die Meisenknödel von den beiden Querförderbändern zur Verpackungseinheit abtransportiert werden. Die gesamte Anlage wurde mit einer speicherprogrammierbaren Steuerung (SPS) umgesetzt, die die Geschwindigkeit der Förderbänder, die Auf-Zu Klappenzykluszeit, sowie die Visualisierung der gesamte Anlage übernimmt.
